Bakır dış kapak ürünü endüstri bilgisinin ayrıntılı açıklaması

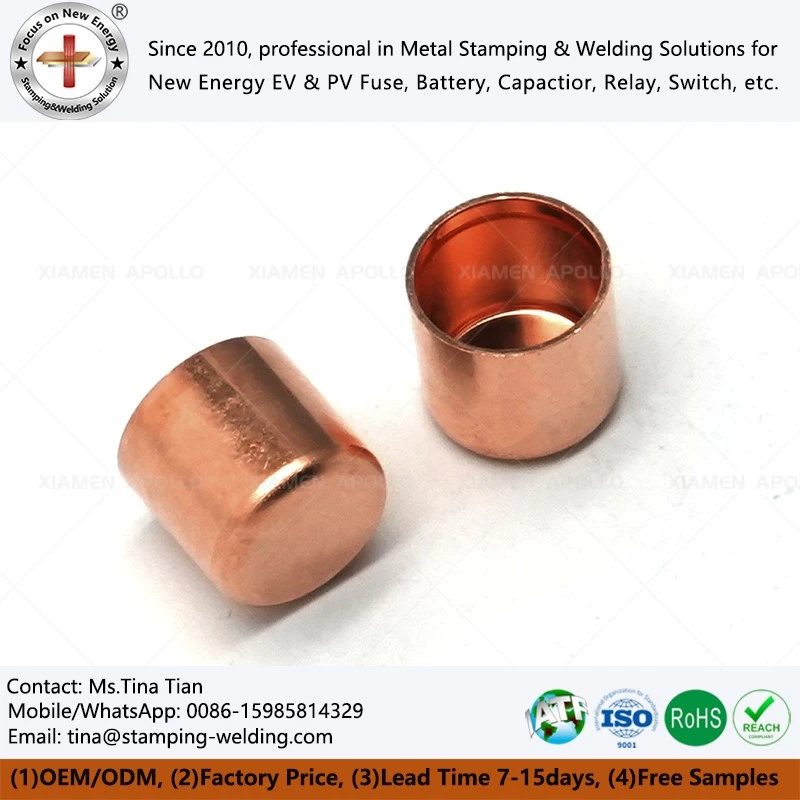

Bakır dış kapak, elektrikli araçların yüksek-voltajlı sigortasının her iki ucundaki önemli bir yapısal bileşendir. Eriyik ve ark-söndürme ortamını barındıran sızdırmaz bir boşluk oluşturmak için kaynak yoluyla sigorta seramik tüp gövdesine veya metal uç kapağına bağlanır ve kapatılır. Bu bileşen yalnızca mekanik destek ve elektrik bağlantısı gibi ikili işlevleri üstlenmekle kalmaz, aynı zamanda sigorta arıza akımını kestiğinde boşluk yapısının bütünlüğünün korunmasına yardımcı olur ve yüksek-sıcaklık ve yüksek-basınçlı gaz sızıntısını önler. Silindirik sigortalar arasında Bakır Uç Kapakları Yuvarlak en yaygın yapısal formdur. İç ve dış çap boyutları ile et kalınlığının seramik boru gövdesiyle tam olarak uyumlu olması gerekir. Lehimleme veya gümüş lehimleme düzeneği gerektiren sigortalar için, Bakır Uç Kapağı Lehim Bağlantı Parçaları, lehimleme düzeneğine uygun bakır uç kapaklarıdır. Lehimin doğru yerleştirilmesini ve erimeden sonra eşit akışı kolaylaştırmak için uç yüzeyde veya iç kısımda lehim olukları veya lehimleme konumlandırma özellikleri bulunmaktadır. Kaynak sigortası yapısı için Kaynak Sigortası Bakır Boru Uç Kapağı, kaynak sigortası bakır boru uç kapağıdır. Genellikle bakır boruya veya seramik boru gövdesine direnç kaynağı veya lazer kaynağı yoluyla bağlanır. Uç kapağının iyi kaynak uyumluluğuna ve tutarlı duvar kalınlığı dağılımına sahip olması gerekir.



Bakır Kapak Yüksek Basınçlı OEM, yüksek-voltaj uygulamaları için özelleştirilmiş bir bakır dış kapak ürünüdür. Daha yüksek anma gerilimine sahip elektrikli araç sigortaları için özel olarak kullanılır. Duvar kalınlığı ve malzeme sertliğinin, daha yüksek ark basıncına dayanacak şekilde özel olarak tasarlanması gerekir. Yüksek Gerilim Düşük Akım EV Sigortası için Bakır Dış Uç Kapağı, yüksek voltaj ve düşük akım elektrikli araç sigortaları için bakır bir dış kapaktır. Son yıllarda 800V yüksek-voltaj platformlarının yaygınlaşmasıyla ortaya çıkan alt bölümlere ayrılmış bir üründür. Nispeten küçük bir dış çapla karakterize edilir ancak yüksek voltaj stresine dayanması gerekir. BS (İngiliz Standardı) Tipi Sigorta için Bakır Kapak, BS 88 veya BS 1362 standartlarındaki dış kapağın boyut ve malzeme gereksinimlerine uyması gereken, İngiliz Standardı sigortalar için bakır kapaktır. Silindirik Sigortalar için Bakır Kapak, 5mm×20mm'den 10mm×38mm'ye kadar çeşitli standart özellikleri kapsayan, silindirik sigortalar için bakır bir kapaktır. Eaton Bussmann Sigorta için Bakır Dış Kapak Eaton Bussmann serisi sigortalara uyarlanmış bir bakır dış kapaktır ve endüstrinin boyutsal değiştirilebilirlik ve kaynak güvenilirliği açısından daha yüksek gereksinimlerini temsil eder. Endüstriyel Güç Sigortası için Bakır Dış Kapak, endüstriyel güç sigortaları için bakır bir dış kapaktır. Endüstriyel ortamlarda daha yüksek kısa devre akımlarına ve daha sık çalışma etkilerine dayanabilmesi için genellikle boyutu daha büyük ve duvar kalınlığı daha kalındır.



























































Bakır dış kapağın malzemesi bakırdır (saf bakır, genellikle T2 veya C11000) ve bakır içeriği %99,9'dan az değildir. Bakır, yüksek elektrik iletkenliğine (%100'e kadar IACS veya üzeri), iyi termal iletkenliğe ve mükemmel sünekliğe sahiptir. Bu özellikler onu sigorta uç kapakları için ideal bir malzeme haline getirir. Yüksek iletkenlik, sigorta normal şekilde çalışırken uç kapağın kendisinin önemli bir sıcaklık artışı yaratmamasını sağlar; iyi termal iletkenlik, sigorta eridiğinde oluşan ısının hızlı bir şekilde iletilmesine yardımcı olarak ark söndürme işlemine yardımcı olur; Mükemmel süneklik, bakır dış kapağın damgalama ve derin çekme sırasında çatlamadan eşit bir duvar kalınlığı elde etmesini sağlar. Bakır Uç Kapakları Yuvarlak ve Silindirik Sigortalar için Bakır Kapaklar için, genellikle daha düşük sertliğe ve daha yüksek uzamaya sahip olan ve derin çekme şekillendirmeye uygun tavlanmış (O-durumu) bakır şeritler kullanılır. Bakır Başlıklı Yüksek Basınçlı OEM ve Yüksek Gerilim Düşük Akımlı EV Sigortası için Bakır Dış Uç Kapağı için, daha yüksek ark basıncına ve termal şoka dayanma ihtiyacı nedeniyle, yarı -sert (1/2H) veya eser alaşım elementleri eklenmiş bakır malzemeler (gümüş-bakır alaşımı gibi) bazen sürünme direncini ve yumuşama direncini artırırken yüksek iletkenliği korumak için seçilir.



Kaynak Sigortası Bakır Boru Uç Kapağı için malzeme seçiminde boru gövde malzemesiyle kaynak uyumluluğunun da dikkate alınması gerekir. Boru gövdesi pirinç veya paslanmaz çelik olduğunda, farklı metallerin kaynağından kaynaklanan kırılgan fazı önlemek için bakır uç kapağının kaynak parametrelerinin buna göre ayarlanması gerekir. Bakır Uç Kapağı Lehim Bağlantı Parçaları için, uç kapağı yüzeyi genellikle alt müşteriler tarafından lehimleme montajını kolaylaştırmak için önceden-kalaylanır veya önceden-akışkanlanır. Yüzey işlemi açısından, bakır dış kapak kalayla-kaplanabilir, gümüş-kaplanabilir veya oksidasyon önleyici-pasivasyonla kaplanabilir. Kalay kaplı katman, kaynak performansını önemli ölçüde artırabilir ve bakır alt tabakanın oksidasyonunu ve renk solmasını önleyebilir; gümüş kaplı katman ise son derece yüksek iletkenlik gerektiren üst düzey sigorta ürünleri için kullanılır. Endüstriyel Güç Sigortası için Bakır Dış Kapak için, endüstriyel ortamda mevcut olabilecek aşındırıcı gazlar göz önüne alındığında, daha katı tuz püskürtme testi gerekliliklerini geçmek için genellikle kalay kaplamadan sonra bir sızdırmazlık tabakası işlemi eklenir.















































































Bakır dış kapağın üretim süreci, çok-geçişli derin çekmeyi (Derin Çekme) temel alır. Tipik proses akışı aşağıdaki gibidir: Adım 1: Malzeme hazırlama – Bakır şeridi (genellikle 0,5 mm- 2.0 mm kalınlıkta) gereken genişliğe kadar kesin ve yüzey yağını ve oksitleri çıkarmak için temizleyin. Bakır Uç Kapakları Yuvarlak'ın seri üretimi için, otomatik bobin besleme genellikle sürekli bir kalıpta birden fazla işlemi tamamlamak için kullanılır. Adım 2: Boşaltma ve çizim – Dairesel işlenmemiş parça, bir damgalama kalıbı aracılığıyla bakır şeritten delinerek çıkarılır ve ardından çok-geçişli çizim gerçekleştirilir. Bakırın sınırlı uzaması nedeniyle, tek germe deformasyonunun miktarı çok büyük olamaz (genellikle %40-%60 oranında kontrol edilir), bu nedenle düz işlenmemiş parçayı kademeli olarak tabanlı silindirik bir parçaya germek için 3-6 germe işleminden geçmek gerekir. İşleme sertleşmesini ortadan kaldırmak ve malzeme plastisitesini eski haline getirmek için her bir gerdirme arasında bir ara tavlama adımı gerekli olabilir. Kaynak Sigortası Bakır Boru Uç Kapağı gibi her iki ucunda açıklık bulunan boru kapakları için ayrıca alt delme işlemi de gereklidir. Adım 3: Düzeltme ve şekillendirme – Gerilmiş bakır dış kapağın ağzında düzgünsüzlük veya çapak olabilir. Fazla kısmın kesme kalıbı kullanılarak kesilmesi ve ağzının düzgün olması gerekmektedir. Bakır Uç Kapağı Lehim Bağlantı Parçaları için şekillendirme işlemi ayrıca, sonraki montaj sırasında lehimin doğru şekilde konumlandırılmasını kolaylaştırmak için lehim oluklarının açılmasını veya uç kapağın iç veya uç yüzeyinde konumlandırma adımlarını gerektirir.



Adım 4: Temizleme ve çapak alma – Germe işlemi sırasında kalan damgalama yağını çıkarmak için ultrasonik temizleme veya kimyasal yağ giderme kullanın ve silindirle parlatma veya titreşimli taşlama yoluyla küçük çapakları giderin. Yüksek Gerilim Düşük Akımlı EV Sigortası için Bakır Dış Uç Kapağı için, yüksek-gerilim uygulamaları çapaklara karşı son derece hassas olduğundan genellikle yüksek-basınçlı su jeti veya elektrolitik çapak alma işlemi eklenir. Adım 5: Yüzey işleme – müşteri gereksinimlerine göre kalay kaplama, gümüş kaplama veya -oksidasyon önleyici pasivasyon işlemi. Kalay kaplama katmanının kalınlığı genellikle 2-8 mikron olarak kontrol edilir ve kabarma veya eksik kaplama olmaksızın tekdüze ve yoğun olması gerekir. BS Tipi Sigorta için Bakır Kapak ve Endüstriyel Güç Sigortası için Bakır Dış Kapak için, kaplamanın 48-96 saat süreyle nötr tuz püskürtme testini geçmesi gerekir. Eaton Bussmann Sigortaya yönelik Bakır Dış Kapak için kaplamanın lehimlenebilirlik testi gerekliliklerini de karşılaması gerekir -, belirtilen sıcaklık ve sürede lehim tarafından tamamen ıslatılabilir olmalıdır. Altıncı Adım: Denetim ve Paketleme – Bitmiş ürün üzerinde görünüm denetimi, boyut ölçümü, kaplama kalınlığı denetimi ve kaynaklanabilirlik nokta denetimi gerçekleştirin. Ürün gruplarının tamamen incelenmesi için otomatik optik tarama ekipmanı kullanılır ve tolerans dışı boyutlara veya yüzey kusurlarına sahip ürünler ortadan kaldırılır. Nitelikli ürünler çarpışma önleme gerekliliklerine göre, genellikle kabarcıklı tepsiler veya çarpışma önleyici ambalajlar kullanılarak paketlenir.

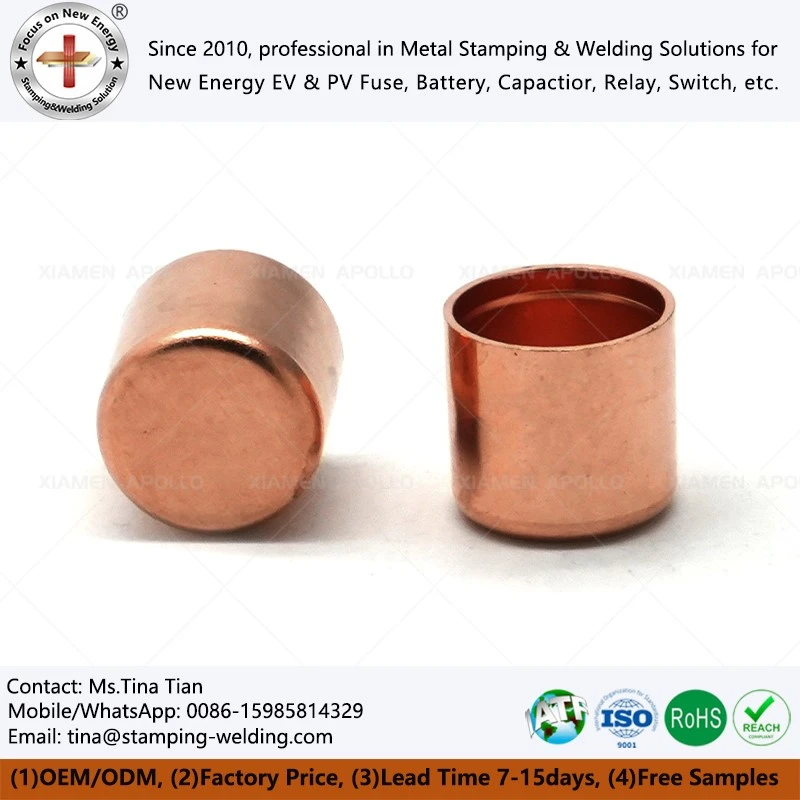

Bakır dış kapakların ana uygulama endüstrileri elektrikli araç imalatı, sigorta üretimi ve endüstriyel güç dağıtımında yoğunlaşmıştır. Elektrikli araç endüstrisinde, EV Sigortası için Bakır Uç Kapakları, yeni enerji araçlarına yönelik yüksek-voltajlı sigortaların temel aksesuarlarından biridir. Elektrikli araçların yüksek-voltajlı akü paketi (voltaj genellikle 400V{-800V'tur ve bazı platformlar 1000V'a ulaşmıştır), kısa devre arızası durumunda DC akımını hızlı ve güvenilir bir şekilde kesmek için sigortalara-ihtiyaç duyar. Sigortanın uç contası olan bakır dış kapak, yalnızca elektrik bağlantısı işlevini taşımakla kalmaz, aynı zamanda kesme işlemi sırasında oluşan yüksek-sıcaklık ve yüksek-basınçlı gazın etkisine de dayanması gerekir. Her elektrikli aracın yüksek-voltaj devresi genellikle farklı özelliklere sahip 5-10 yüksek voltajlı sigorta içerir ve buna göre aynı sayıda bakır dış kapak gerektirir. Sigorta imalat endüstrisinde, Eaton Bussmann Sigorta için Bakır Dış Kapak ve Endüstriyel Güç Sigortası için Bakır Dış Kapak, sırasıyla binek otomobil sınıfı ve endüstriyel sınıf sigortaların bakır dış kapakları için farklı gereksinimleri temsil eder; ilki boyutsal doğruluk ve yüzey temizliğine daha fazla önem verirken, ikincisi mekanik dayanıma ve çevresel korozyon direncine daha fazla önem verir.



Endüstriyel güç dağıtımı alanında, BS Tipi Sigorta için Bakır Kapak ve gG gL Sigorta için Bakır Dış Kapak, fabrika dağıtım kabinlerinde, bina elektrik sistemlerinde ve mekanik ekipman kontrol kabinlerinde yaygın olarak kullanılmaktadır. Bu senaryolar, bakır dış kapağın uzun süreli kullanım altında iyi bir lehimlenebilirliğe ve-oksidasyon önleyici özelliğe sahip olmasını-gerektirir. Ayrıca Silindirik Sigortalar için Bakır Kapak, elektronik ekipmanların, güç adaptörlerinin ve aletlerin aşırı-akım korumasında da kullanılır. Küçük boyutu ve büyük parti boyutu, üretim verimliliği ve boyut tutarlılığı açısından yüksek gereksinimleri ortaya koyuyor. Yüksek Gerilim Düşük Akımlı EV Sigortası için Bakır Dış Uç Kapağı, 800V yüksek-voltajlı platformlu elektrikli araçların popülerleşmesiyle ortaya çıkan yeni bir taleptir. Özellikle hızlı şarj gerektiren ileri teknoloji modellerde, sigorta dış kapağının voltaj toleransı ve uzun vadeli güvenilirliği için daha katı değerlendirme standartları vardır.















































































Tek noktadan-hizmet sağlıyoruzEV Sigortası için Bakır Uç Kapaklarımalzeme seçimi, çok-geçişli derin çekme kalıp tasarımı, hassas damgalama ve kalay/gümüş kaplama yüzey işlemine kadar. Mühendislik ekibi, montaj sürecinize ve kaynak gereksinimlerinize göre çözüm tasarımını hızlı bir şekilde tamamlayabilir. Proses değerlendirmesi ve numune yerleştirme için çizimler veya numuneler göndermeye hoş geldiniz.
