Kompozit lamine baradaki Yalıtım Kabarması ve Delaminasyon Hatalarının Nedenleri, Kabul Kriterleri ve Kapsamlı İyileştirme Planı

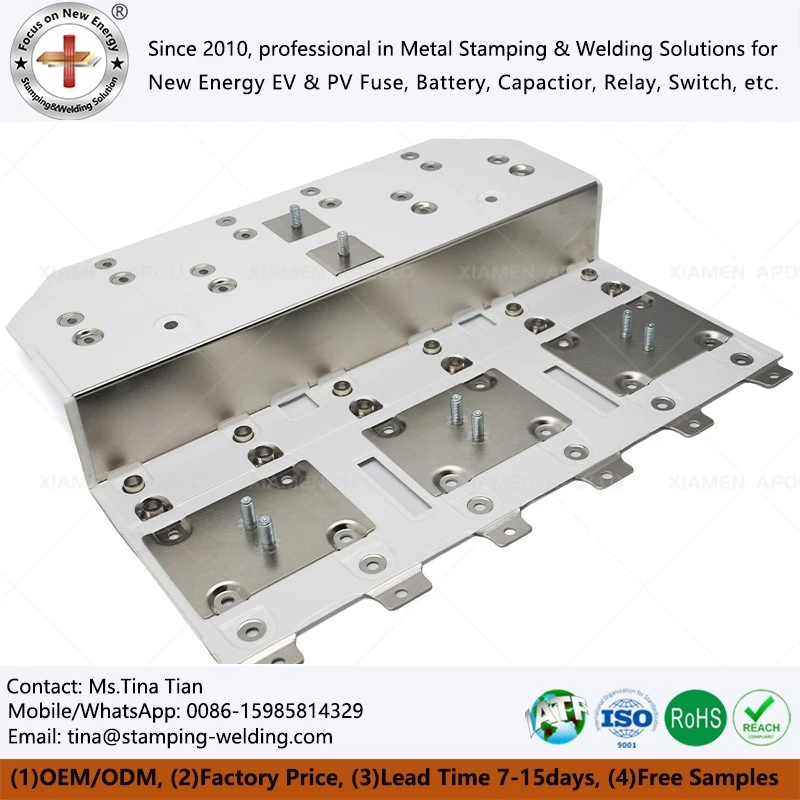

Modern güç elektroniğinde temel iletken bileşen olan Kompozit lamine bara, çok sayıda bakır iletken katmanını yalıtım malzemeleriyle birleştirerek düşük endüktans, yüksek akım-taşıma kapasitesi ve kompakt bir düzen elde eder. Yeni enerji araçları, fotovoltaik invertörler, demiryolu taşımacılığı ve endüstriyel güç kaynağı sistemleri gibi uygulamalarda yalıtım katmanı yalnızca elektriksel izolasyon sağlamakla kalmaz, aynı zamanda tüm bara yapısının uzun-vadeli güvenilirliğini de belirler.



Pratik uygulamalarda lamine baralar izolasyon kabarması, tabakalara ayrılma veya lokal şişkinlik gibi anormallikler sergileyebilir. Bu sorunlar genellikle tek bir kusurdan kaynaklanmaz; malzemelerin, üretim süreçlerinin, çevresel kontrollerin ve yapısal tasarımın karşılıklı etkileşiminden kaynaklanır. Yalıtım katmanında delaminasyon meydana geldiğinde, iç hava boşlukları oluşarak kısmi deşarja (PD), dielektrik dayanımın azalmasına ve hatta elektriksel bozulmaya yol açabilir. Bu nedenle, belirgin kabarma veya tabakalara ayrılma sergileyen ürünler için performans, yeniden ısıtma veya yeniden presleme yoluyla kolayca geri getirilemez;{3}} bunun yerine, başarısızlığın temel nedeni analiz edilmeli ve iyileştirmeler kaynakta uygulanmalıdır.





1. Malzeme Nemi Emme veya Yalıtım Sistemi Uyuşmazlığı

Lamine baraların iç yalıtım malzemeleri genellikle-uzun süreli olarak yüksek sıcaklıklara, voltaj döngüsüne ve mekanik strese maruz kalır. Yalıtım filmi yüksek bir nem emme oranına sahipse veya reçine sistemi yeterli ısı direncine sahip değilse, sonraki termal döngü sırasında nem buharlaşarak iç basınç oluşturabilir ve yalıtım katmanı içinde kabarcıkların oluşmasına neden olabilir.



Yüksek-sıcaklıktaki ortamlar için lamine baralar veya invertör baraları- gibi yüksek-sıcaklık, yüksek-güç uygulamaları- için, yüksek cam geçiş sıcaklığına (Tg), düşük nem emilimine ve mükemmel dielektrik özelliklere (örneğin, değiştirilmiş epoksi veya poliimid/PI) sahip yalıtım malzemelerinin seçilmesi önemlidir. Ek olarak, istikrarlı, uzun-dönemli arayüzey bağlanma mukavemeti sağlamak için bakır iletkenlerin yüzey işleminin reçine sistemiyle uyumlu olması gerekir.

2. Sıcak-Pres Laminasyon Sürecinin Uygunsuz Kontrolü

Lamine baralar, bakır ve yalıtım katmanları arasında entegre bağ sağlamak için genellikle vakumlu sıcak-pres işlemi kullanılarak üretilir. Sıcak-pres işlemi sırasında ön ısıtma ve gazdan arındırma yetersizse, malzemelerin içinde sıkışan artık hava veya uçucu maddeler etkili bir şekilde giderilemez, bu da daha sonraki yüksek sıcaklıkta-çalışma sırasında kabarcık oluşumuna yol açar.



Lamine bara konnektörleri ve güç çözümleri gibi ürünlerin üretimi sırasında, sıcak-pres sıcaklığı, basınç, ısıtma hızı ve vakum seviyesi gibi parametreler sıkı bir şekilde kontrol edilmelidir. Aşırı ısıtma hızları, reçinenin gaz kaçış yollarını zamanından önce kapatmasına neden olurken, yetersiz basınç sıklıkla yetersiz tabakalar arası bağlanmayla sonuçlanır. Bu nedenle, sıcak-pres profili, ön ısıtma ve gazdan arındırma sürelerini uzatarak ve tüm ürün alanı boyunca eşit basınç dağılımı sağlayarak optimize edilmelidir.

3. Bağ Gücünü Azaltan Arayüzey Kirliliği

Bakır iletkenler ile yalıtım malzemeleri arasındaki bağın kalitesi, lamine baraların güvenilirliğini belirleyen kritik bir faktördür. Bakır yüzeyindeki kirletici maddeler-oksit katmanları, yağ, toz veya işleme artıkları gibi-reçine ile bakır arasındaki kimyasal bağlanma kabiliyetini bozarak, uzun-dönemli termal döngü sırasında arayüzeyin katmanlara ayrılması olasılığını artırır.



Yüksek-frekanslı, yüksek-güvenilir ürünler için (örneğin, yüksek-frekans invertörleri için lamine bakır baralar), üretimden önce bakır yüzeyin-çok sıkı bir ön işleme tabi tutulması gerekir. Ara yüzey aktivitesini arttırmak için kimyasal temizleme, yüzey pürüzlendirme veya plazma işlemi gibi teknikler kullanılır. Ayrıca, ikincil kirlenmenin laminasyon kalitesinden ödün vermesini önlemek için üretim ortamının toz ve nem açısından kontrol edilmesi gerekir.





Kabarma veya tabakalara ayrılma gösteren lamine baralar için öncelikle bir arıza değerlendirmesi yapılmalıdır. Önemli düzeyde katmanlar arası ayrılma veya iç boşluklar mevcutsa-veya katmanlara ayrılma çapraz-kesit analiziyle- doğrulanırsa bileşenin hurdaya çıkarılması gerekir. Vakumlu sıcak-presleme sırasında oluşan tabakalar arası bağ kalıcı bir yapısal bağlantı olduğundan, bağ bütünlüğü bozulduğunda, standart yeniden ısıtma veya yeniden-basınç uygulaması orijinal performansı geri getiremez.



Rüzgar türbini invertör IGBT I/O'su için lamine baralar, değişken frekanslı sürücüler (VFD/VSD) ve AC sürücüler gibi uygulamalarda, belirli arıza mekanizmasını tanımlamak için-kesitsel analiz, kısmi deşarj testi ve termal analiz (DSC/TGA)- dahil profesyonel teşhis yöntemleri gereklidir.



Süreç iyileştirmelerine ilişkin olarak yalıtım malzemelerine yönelik depolama yönetimi güçlendirilmeli; Nem emilimini önlemek için kuru dolap kullanımı veya vakumlu paketleme gibi yöntemler kullanılmalıdır. Üretim sırasında, ortamdaki nemin uygun bir aralıkta tutulması ve yüksek-sıcaklıktaki presleme aşamasında nemin gaza dönüşmesini önlemek için laminasyon işleminden önce malzemelerin ön-pişirilmesi önerilir.



Ek olarak, PDU'lar için baralar, rüzgar enerjisi jeneratörleri ve SVG'ler (Statik Var Jeneratörler)- gibi yüksek-güç uygulamaları-için yapısal tasarım optimizasyonu gereklidir. Önlemler arasında Kısmi Deşarj Başlangıç ​​Gerilimini (PDIV) yükseltmek için yalıtım katmanı kalınlığının arttırılması, keskin noktalarda elektrik alanı konsantrasyonunu azaltmak için bakır iletken kenarlarının pahlanması ve hava boşlukları riskini en aza indirmek için kritik alanlarda sızdırmazlık/çömlekleme tekniklerinin kullanılması yer alır.





Bunu sağlamak için yeniKompozit lamine baraveya iyileştirilmiş gruplar uzun vadeli operasyonel gereksinimleri- karşılıyorsa, sistematik bir doğrulama süreci oluşturulmalıdır. Güvenilirlik testleri tipik olarak dayanım gerilimi testlerini, kısmi deşarj (PDIV) testlerini, termal döngü testlerini ve dahili yapısal analizi kapsar.



Elektrikli araç güç dağıtımına yönelik lamine baralar, güç elektroniği ve entegre hücre iletişim sistemleri gibi yeni enerji uygulamaları için-gerçek çalışma ortamlarının simüle edilmesi gerekir. Yalıtım katmanı stabilitesinin doğrulanması, yüksek- ve düşük-sıcaklık döngüsü (örneğin, -40 derece ila 125 derece), uzun vadeli voltaj yükü testi ve mekanik stres testi yoluyla sağlanır.



Ayrıca, demiryolu taşımacılığına yönelik lamine baralar, yüksek-akımlı güç elektroniği ve lamine güç çubukları-gibi yüksek-güvenilirlikteki ürünlerin-imalatında, ham madde denetimi ve üretim parametrelerinin izlenmesinden bitmiş ürün numunesine kadar her şeyi kapsayan kapsamlı bir kalite kontrol sistemi uygulanmalıdır. Malzemenin nem içeriği, reçine içeriği, sıcak-presleme profilleri ve yalıtım performansı gibi faktörler kontrol edilerek potansiyel arıza riskleri proaktif olarak önlenebilir.





Lamine baraların yalıtım performansı sadece malzeme seçimine değil aynı zamanda genel tasarım ve üretim yeteneklerine de bağlıdır. Lamine şönt ve çubuklardan transformatör çubuklarına, elektrikli kaynak makinelerine ve şalt cihazlarına kadar uzanan uygulamalar, belirli akım, voltaj, frekans ve çalışma ortamı gereksinimlerine göre uyarlanmış tasarımlar gerektirir.



İyi-mühendislik ürünü lamine bara tasarımı, parazit endüktansını etkili bir şekilde en aza indirir, ısı dağılımını artırır ve uzun süreli çalışma sırasında termo-mekanik gerilimi azaltır. Ayrıca,-hassas damgalama, kaynak, kaplama ve yalıtım laminasyonu gibi süreçlerin koordineli kontrolü-ürün tutarlılığını artırır ve yalıtım hatası riskini azaltır.





Yeni enerji araçları, güç elektroniği, endüstriyel invertörler veya demiryolu taşımacılığı gibi sektörler için Kompozit lamine bara ürünleri geliştiriyorsanız ve izolasyon kabarması, katmanlara ayrılması veya güvenilirlik doğrulaması ile ilgili sorunlarla karşılaşıyorsanız lütfen bizimle iletişime geçin. Uygulama gereksinimlerinize göre uyarlanmış yapısal optimizasyon, malzeme eşleştirme ve üretim süreçlerinde destek sunarak ürün stabilitesini ve hizmet ömrünü artırmaya yardımcı oluyoruz.
