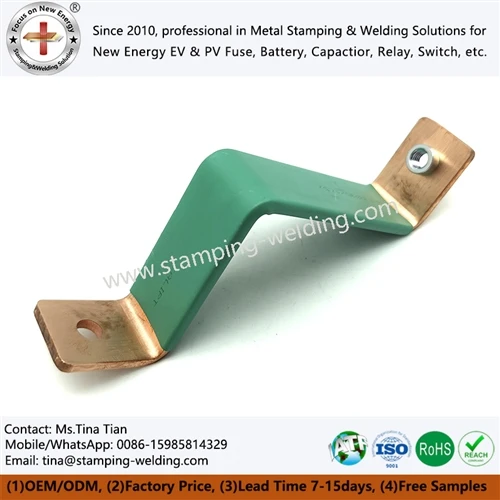

Elektrolizörler ve Ağır İzabe için Yüksek-Akımlı Esnek Bakır Genişletme Konektörleri

5000A+ elektrolizör barası, tekrarlanan termal döngü sabit terminaller arasındaki mesafeyi değiştirdiğinde sert bakır iletken olarak değerlendirilemez. İnce bakır folyolardan yapılmış esnek bir bakır genleşme bağlantısı, düşük-dirençli akım yolunu korurken eksenel hareketi emer; Moleküler difüzyon kaynağı, lehim akısı veya lehim olmadan 0,1 mm bakır folyoları birleştirebilir. Yüksek-akımlı elektrolizörler ve ağır eritme ekipmanları için tasarım hedefi tek başına esneklik değil, kontrollü direnç, akım yoğunluğu, sıcaklık artışı, mekanik hareket ve bağlantı bütünlüğüdür.





























































Yüksek-akımlı bir bağlantının elektrik kaybı şu şekildedir:

P = I²R

5000 A'da 20 μΩ'luk bir direnç bile bağlantıda yaklaşık 500 W ısı üretir. Bu, ikincil inceleme öğeleri yerine milivolt-seviye voltaj düşüşünü ve mikro-ohm-düzey direnci ilgili tasarım değişkenleri haline getirir.



5000A+ Akım Yolları ve %100 IACS Bakır İletkenliği

Yüksek-akımlı DC elektrolizör sistemleri için genellikle bakır seçilir çünkü yüksek-saflıktaki elektrik bakırı çok yüksek iletkenlik sağlar ve kompakt akım yollarını destekler.



Parametre	Tipik mühendislik değerlendirmesi
Mevcut derecelendirme	5000 A+ sürekli veya uygulamaya-özel
Bakır malzeme	C1100 / yüksek-iletkenlikli bakır
İletkenlik	Uygun C1100 malzemesi için yaklaşık %100'e kadar IACS
Folyo kalınlığı	Folyo katmanı başına 0,1 mm
Ortak yapı	Çoklu paralel bakır folyolar
Ana işlev	Termal genleşme telafisi ve akım transferi
Elektrik kaybı	Direnç, temas alanı ve akım dağılımına göre belirlenir
Denetleme	Boyut, elektriksel direnç ve kaynak bütünlüğü kontrolleri



Çok-katmanlı bir folyo yapısı, mekanik gerilimi çok sayıda ince bakır katmana dağıtır. Sert bir bakır çubuğu termal yer değiştirmeyi emmeye zorlamak yerine, bireysel folyolar bağımsız olarak esner.



Bu özellikle elektrolizör yığınları, doğrultucu bağlantıları, DC bara sistemleri ve iletken sıcaklığının başlatma, sabit çalışma ve kapatma arasında önemli ölçüde değişebildiği yüksek-akımlı fırın ekipmanlarıyla ilgilidir.



0.1mm Bakır Folyolar ve Akısız Moleküler Difüzyon Kaynağı

Difüzyon Kaynaklı Bakır Şant, kontrollü basınç ve termal enerji ile birleştirilen istiflenmiş bakır folyoları kullanır. Amaç, ayrı bir lehim veya sert lehim alaşımına güvenmek yerine, folyo arayüzü boyunca metalurjik bir bağ oluşturmaktır.



0,1 mm bakır folyo için proses kontrolü önemli hale gelir çünkü folyo, yüzey durumu, düzlük, basınç dağılımı ve oksidasyonun bağlı arayüzü etkilemesi için yeterince incedir.



Kontrollü bir difüzyon{0}}kaynak işlemi normalde şunları dikkate alır:

Bakır saflığı ve elektrik iletkenliği
Folyo kalınlığı ve katman sayısı
Birleştirmeden önce yüzey temizliği
Tüm yapıştırma alanı boyunca temas basıncı
Kaynak sıcaklığı ve bekleme süresi
Folyo yığınının yerel deformasyonu
Isıtma sırasında oksit oluşumu
Bağlı{0}}alan sürekliliği
Kaynak sonrası elektriksel direnç
Mekanik mukavemet ve yorulma davranışı



Ortaya çıkan bağlantı, ek bir elektriksel veya termal arayüz oluşturabilecek geleneksel bir lehim katmanı içermiyor.



Yüksek-akım uygulamaları için amaç, tasarlanan örtüşme alanı boyunca tutarlı akım aktarımına sahip geniş bir metalurjik bağlantıdır.

















































































IEC 60269 ve IATF 16949-Yüksek Akımlı Bağlantılar için Tabanlı Proses Kontrolü



Üretim rotası malzeme kontrolü, şekillendirme, birleştirme ve son muayeneyi ayırmalıdır. Endüstriyel alıcılar için ilgili kalite kanıtı, genel bir malzeme sertifikası yerine gerçek uygulama ve çizim gereklilikleriyle ilişkilendirilmelidir.



Tipik kontroller şunları içerir:

Malzeme doğrulaması - bakır kalitesi, kalınlığı ve iletkenliği.
Folyo hazırlığı - boyutsal doğruluk, yüzey durumu ve temizlik.
İstifleme kontrolü - folyo sayısı, yönlendirme ve tasarlanmış örtüşme.
Difüzyon kaynağı - basınç, sıcaklık ve çevrim kontrolü.
- nihai genişleme uzunluğunu, genişliğini, delik konumunu ve terminal geometrisini oluşturma.
Elektrik muayenesi - direnci veya voltaj-düşümü ölçümü.
Mekanik muayene - kaynak bütünlüğü ve boyut doğrulaması.
Nihai QA - CMM incelemesi, görsel inceleme ve müşteriye-özel PPAP belgeleri.



Otomotivden türetilmiş kalite sistemleri için{0}müşteri tarafından belirtildiğinde IATF 16949 süreç disiplini ve PPAP Düzey 3 belgeleri uygulanabilir. Endüstriyel elektrolizör projeleri için denetim planı bunun yerine onaylanmış çizim, teknik spesifikasyon ve geçerli elektrik standartlarıyla uyumlu hale getirilmelidir.



Ücretsiz DFM Değerlendirmesi ve Fiyat Teklifi İsteyin





Sert bir bakır çubuğun tanımlanmış bir termal genleşme katsayısı vardır. İki montaj noktası mekanik olarak kısıtlandığında sıcaklık değişimi serbest hareket yerine yer değiştirme ve gerilim yaratır.



Uzunluğu L olan bir iletken için yaklaşık termal genleşme şöyledir:

ΔL = × L × ΔT

Neresi:



ΔL=termal yer değiştirme
= termal genleşme katsayısı
L=orijinal iletken uzunluğu
ΔT=sıcaklık değişimi



Bakır için katsayı, malzemeye ve sıcaklık aralığına bağlı olarak yaklaşık 16–17 × 10⁻⁶/K'dir.

Örneğin, 100 K sıcaklık artışına maruz kalan 500 mm'lik bir bakır iletken yaklaşık olarak aşağıdakileri yaşayabilir:

ΔL ≈ 0,82 mm

Sert bir bağlantının çevredeki yapı, montaj delikleri, terminal deformasyonu veya iletken gerilimi yoluyla bu hareketi karşılaması gerekir. Bunun yerine esnek bir bakır genleşme bağlantısı, mekanik uyumluluğu doğrudan elektrik bağlantısına dahil eder.



16–17 × 10⁻⁶/K Bakır Genleşmesi ve Termal-Döngü Telafisi

Esnek bölüm tipik olarak tek bir kalın bakır plaka yerine ince bakır folyolardan oluşan bir yığın olarak tasarlanmıştır.



Yapı	Mekanik davranış	Elektrik yolu	Tipik uygulama değerlendirmesi
Sert C1100 bakır çubuk	Düşük esneklik	Doğrudan iletken	Sabit geometri
Lamine bakır folyo yığını	Yüksek eksenel esneklik	Paralel folyo yolları	Termal hareket
Örgülü bakır konektör	Yüksek esneklik	Çoklu şeritler	Dinamik hareket
Difüzyon-kaynaklı bakır şönt	Bağlı terminallere sahip esnek folyo bölümü	Geniş-alanlı metalurjik bağlantı	Yüksek-akımlı DC sistemleri



Folyo yığını, tüm terminal yapısının deforme olmasını gerektirmeden bükülmeye ve eksenel harekete izin verir.

Bir elektrolizör barası için genleşme bağlantısı bu nedenle nominal akım değerinden daha fazla bir değerle belirtilmelidir. Mühendislik çizimi şunları tanımlamalıdır:

Sürekli akım
Tepe akımı
Ortam sıcaklığı
İletken sıcaklığı
Beklenen termal döngü
Maksimum hareket
Minimum bükülme yarıçapı
Terminal-deliği geometrisi
Montaj yönü
Mevcut kurulum zarfı
Gerekli elektrik direnci veya voltaj düşüşü

5000A+ Akım Yoğunluğu ve Isı Dağılımı

5000 A'de, esnek bir konnektör üzerindeki akım dağıtımı, etkili iletken kesite ve arayüz geometrisine bağlıdır.

Bakır folyo katmanlarının sayısının arttırılması mevcut iletken alanı arttırır. Ancak sadece folyo eklemek, düzgün akım dağılımını garanti etmez.

Terminal geçişi özellikle önemlidir. Akım folyo istifine dar bir alandan girerse, geçiş bölgesinin yakınında yerel akım yoğunluğu artabilir.

Bu nedenle terminal genişliği, folyo örtüşmesi, kaynak alanı ve montaj{0}deliği geometrisi birlikte değerlendirilmelidir.



Pratik bir tasarım incelemesi şunları incelemelidir:

Akım → terminal → bağlı bölge → folyo yığını → bağlı bölge → terminal

folyo bölümünü tek başına değerlendirmek yerine.



5000A'da 20μΩ Direnç ve I²R Kaybı

Eklem direncinin etkisi yüksek akımda önemli hale gelir.



Eklem direnci	5000A'da voltaj düşüşü	5000A'da güç kaybı
5 μΩ	25mV	125 W
10 μΩ	50mV	250 W
20 μΩ	100mV	500 W
30 μΩ	150mV	750 W
50 μΩ	250mV	1,250 W



Bu değerler, tasarım doğrulama planına neden temas direnci ve kaynak direncinin dahil edilmesi gerektiğini göstermektedir.



20 μΩ'dan 10 μΩ'a bir azalma, ölçülen voltaj düşüşünü yalnızca 50 mV kadar azaltmaz. 5000 A'da, bu bağlantıdaki teorik direnç kaybını da yaklaşık 250 W azaltır.



Gerçek saha performansı aynı zamanda iletken sıcaklığına, temas basıncına, yüzey durumuna, akım dalga biçimine ve kurulum geometrisine de bağlıdır.



Bara Tasarım Şartnamesini İndirin







İnce bakır folyo düzenekleri, geleneksel işlenmiş bakır çubuklardan farklı boyutsal kontroller gerektirir.



Kritik boyutlar toplam uzunluk ve genişlikle sınırlı değildir. Genişletme konnektörü için folyo kalınlığı, yığın yüksekliği, terminal düzlüğü, delik konumu, kaynak genişliği ve serbest-uzunluk geometrisinin tümü kurulumu ve elektrik performansını etkiler.



Bakır Terminaller için ±0,01mm CMM Muayenesi

Hassas terminal bileşenleri için seçilen boyutlar, onaylı çizim ve üretim kapasitesinin gerektirdiği yerlerde ±0,01 mm'ye kadar kontrol edilebilir.

CMM denetimi şunları doğrulayabilir:

Montaj-deliği konumu
Terminal genişliği
Toplam uzunluk
Paralellik
Düzlük
Delikten-kenara-uzaklık
Kaynaklı terminal geometrisi
Oluşturulan profil



Muayene stratejisi, elektrik tesisatını etkileyen boyutlar ile mekanik açıklığı etkileyen boyutlar arasında ayrım yapmalıdır.



Örneğin, bir montaj-deliği konum toleransı, montaj hizalamasını doğrudan etkileyebilirken, folyosuz-uzunluk boyutu mevcut termal hareketi etkiler.



C1100 Bakır ve C2680 Pirinç: %100 IACS'de Malzeme Seçimi

Bakır ve pirinç, birbiriyle değiştirilebilir terminal malzemeleri olarak değerlendirilmemelidir.


Mülk	C1100 Saf Bakır	C2680 Pirinç
Elektrik iletkenliği	Yüksek; uygun kaliteler %100 IACS'ye yaklaşabilir	C1100'den daha düşük
Ana avantaj	Düşük elektrik direnci	Daha yüksek mekanik mukavemet ve şekillendirme davranışı
Yüksek-akım iletkeni	Tercih edilen	Uygulamaya-bağımlı
Isı iletkenliği	Yüksek	Daha düşük
Tipik kullanım	Baralar, folyolar, şöntler	Terminaller, yapısal elektrik parçaları
Yüksek-akım kaybı	Eşdeğer geometri için daha düşük	Eşdeğer geometri için daha yüksek
Malzeme seçimi sürücüsü	Elektrik performansı	Mekanik/şekillendirme gereksinimleri



5000A+ akım yolu için, elektrik iletkenliğinin tasarıma hakim olduğu durumlarda C1100 genellikle başlangıç ​​malzemesidir. Terminal sertliği, aşınma direnci veya şekillendirme gerekliliklerinin kullanımını haklı çıkardığı durumlarda pirinç düşünülebilir.



Nihai seçim müşterinin elektrik, mekanik ve çevresel gereksinimlerine göre yapılmalıdır.



Yalıtımlı Yüksek-Akım Düzenekleri için 15kV/mm Dielektrik Gereksinimleri

Esnek bakır konektörün yalıtımlı bir mahfaza içine monte edildiği durumlarda yalıtım, bakır iletkenden ayrı olarak değerlendirilmelidir.

Olası yalıtım sistemleri şunları içerir:

Epoksi toz kaplama
Lamine polimer izolasyon
PET filmi
Poliimid filmi
PVC veya diğer uygulamaya-özel yalıtım malzemeleri



İlgili dielektrik spesifikasyonu, yalnızca malzeme adından varsayılmak yerine bir test gereksinimi olarak belirtilmelidir.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >Yalıtım kalınlığı, sızıntı mesafesi, açıklık ve çevresel yaşlanmayla birlikte 15 kV/mm.



Yüksek-voltajlı elektroliz ekipmanı için, dielektrik kalifikasyonu sırasında yalnızca kaplama malzemesinin değil-tüm montajın da dikkate alınması gerekir.







Elektroliz redresörleri, hidrojen üretim sistemleri ve ağır eritme ekipmanları nadiren aynı bara zarflarını paylaşır. Bu nedenle esnek bir konnektör, ofset terminallere, eşit olmayan terminal genişliklerine, kademeli folyo istiflerine, açılı montaj yüzeylerine veya asimetrik genişleme bölümlerine ihtiyaç duyabilir.



Mühendislik süreci, uygulamayı standart bir konnektör geometrisine zorlamak yerine müşterinin çizimi ve kurulum zarfıyla başlamalıdır.



Ofset ve Asimetrik Bakır Şantlar için 5000A+ DFM İncelemesi

Bir DFM incelemesi şunları incelemelidir:

Mevcut-giriş yönü
Terminal temas alanı
Delik çapı ve konum toleransı
Folyo-katman sayısı
Folyo genişliği
Esnek serbest uzunluk
Gerekli hareket
Bükülme yönü
Terminal ofseti
Kaynaklı-alan boyutları
Kurulum boşluğu

Asimetrik bir tasarım, nötr hareket ekseninin kötü konumlandırılması durumunda aşırı mekanik stres yaratırken elektriksel olarak kabul edilebilir.

Bu nedenle mekanik hareket ve elektrik akımı dağılımının birlikte gözden geçirilmesi gerekmektedir.



-Kalıp Perçinleme ve ±0,01mm Terminal Konumu Kontrolünde

Bakır terminallerin yardımcı metal bileşenler içerdiği durumlarda kalıpta perçinleme, damgalama veya ikincil şekillendirme üretim yoluna entegre edilebilir.

Tipik süreç kontrolleri şunları içerir:

Aşamalı damgalama veya kesme
Çapak-yükseklik kontrolü
Şekillendirme
Geçerli olduğunda kalıpta perçinleme
Bakır folyo hazırlığı
Difüzyon kaynağı
Terminal oluşturma
Yüzey işleme veya izolasyon
CMM denetimi
Elektrik ve mekanik doğrulama

Hassas damgalanmış bileşenler için takım aşınması, yalnızca nominal kalıp ömrüne dayanmak yerine kritik boyutlara göre izlenmelidir.



Toplu Üretim için PPAP Seviye 3 ve IATF 16949 Belgeleri

Otomotiv veya otomotiv-türevi projeler için PPAP belgeleri şunları içerebilir:

Tasarım kayıtları
Mühendislik değişikliği belgeleri
Süreç akış şeması
PFMEA
Kontrol planı
Ölçüm sistemi analizi
Boyutsal sonuçlar
Malzeme ve performans testi sonuçları
İlk süreç çalışmaları
Örnek üretim parçaları
Uygun olduğu yerde görünüm onayı
Parça Gönderim Emri

PPAP Seviye 3, müşteri tarafından tam bir gönderim paketi talep edildiğinde yaygın olarak kullanılır.

Endüstriyel elektrolizör ve eritme uygulamaları için dokümantasyon, otomatik olarak bir otomotiv PPAP yapısı uygulamak yerine müşterinin kalite sözleşmesine uyarlanabilir.



Ücretsiz DFM Değerlendirmesi ve Fiyat Teklifi İsteyin





Yüksek-akımlı genleşme bağlantıları, uygulamanın gerçek elektriksel ve mekanik arıza modlarına göre doğrulanmalıdır.

Denetim planı hem bakır malzemeyi hem de bitmiş konektörü kapsamalıdır.



5000A+ Elektrik Direnci ve Sıcaklık-Artışı Doğrulaması

Bir üretim doğrulama programı şunları içerebilir:



Test	Mühendislik amacı
DC direnci	İletken ve bağlantı direncini doğrulayın
Gerilim-düşümü ölçümü	Belirtilen akım altında elektrik kaybını ölçün
Sıcaklık-artış testi	Termal performansı değerlendirin
Termal bisiklet	Mekanik dengelemeyi doğrulayın
Kaynak bütünlüğü denetimi	Bağlı-alan sürekliliğini doğrulayın
Boyutsal inceleme	Çizim uyumluluğunu onaylayın
CMM ölçümü	Kritik geometriyi doğrulayın
Yalıtım direnci	Elektrik izolasyonunu doğrulayın
Dielektrik dayanım	Yalıtım sistemini doğrulayın
Çevresel testler	Belirtilen çalışma koşullarını değerlendirin



Kesin akım, test süresi ve kabul sınırları ürün spesifikasyonundan belirlenmelidir.



5000A Sürekli Akım ve Termal-Çevrim Testi

Yüksek-akımlı bir genişletme bağlayıcısı için yararlı bir doğrulama sırası şöyledir:

İlk direnç → kontrollü akım yükleme → sıcaklık stabilizasyonu → kapatma → soğutma → termal döngü → son direnç

Başlangıç ​​ve test sonrası-direnç arasındaki karşılaştırma, tek boyutlu bir incelemenin tespit edemeyeceği bozulmayı ortaya çıkarabilir.

Boyutsal olarak kabul edilebilir kalan ancak artan arayüz direnci geliştiren bir bağlayıcı, uzun süreli çalışma sırasında- yine de termal bir arıza noktası haline gelebilir.


Yalıtım Seçimi için EN 45545 ve UL 94 V-0

Nakliye veya kapalı elektrik sistemlerine monte edilen ekipmanlar için yalıtım gereklilikleri, belirli alev geciktiriciliği veya duman/zehirlilik standartlarını içerebilir.

Nihai uygulamaya bağlı olarak spesifikasyonlar aşağıdakilere referans verebilir:

UL 94V-0
EN 45545
Dielektrik dayanım gereksinimleri
Yalıtım direnci
Sızıntı ve açıklık
Sıcaklık sınıfı
Kimyasal direnç
Çevresel yaşlanma

Bu standartlar ekipman kategorisine ve hedef pazara göre belirlenmelidir. Malzeme sertifikası tek başına bitmiş montajın uygunluğunu kanıtlamaz.





Doğru yapı akıma, harekete, sıcaklığa, kurulum geometrisine ve doğrulama gereksinimlerine bağlıdır.



Gereklilik	Önerilen mühendislik yönü
5000A+ sürekli DC	Çok-katmanlı C1100 bakır folyo
Yüksek termal hareket	Daha uzun esnek serbest bölüm
Sınırlı kurulum alanı	Kompakt, çok-katmanlı folyo geometrisi
Düşük elektrik direnci	Yüksek-iletkenlikli bakır ve geniş bağlı alan
Tekrarlanan termal döngü	Kontrollü hareket özelliğine sahip esnek folyo yığını
Ofset montaj noktaları	Biçimlendirilmiş/asimetrik terminal geometrisi
Yüksek-voltaj muhafazası	Tanımlanmış yalıtım, sızıntı ve açıklık
Otomotiv kalite sistemi	IATF 16949 / PPAP Seviye 3 belirtildiği gibi
Hassas terminal geometrisi	CMM denetimi
Akı-serbest bakır birleştirme	Moleküler difüzyon kaynağı
Korozyon koruması	Uygulamaya-özel yüzey işlemi
Yüksek mekanik yük	Terminal geometrisi ve kaynak alanı optimizasyonu



Bu nedenle Esnek Bakır Genleşme Bağlantısı, yalnızca esnek bir bakır parçası olarak değil, eksiksiz bir elektro-mekanik bileşen olarak belirtilmelidir.





Doğru bir DFM değerlendirmesi için satın alma paketi şunları sağlamalıdır:



Nominal sürekli akım
Maksimum çalışma akımı
DC veya AC uygulaması
Çalışma gerilimi
Ortam sıcaklığı
Maksimum iletken sıcaklığı
Termal-döngü aralığı
Gerekli hareket
Konektör serbest uzunluğu
Terminal boyutları
Delik deseni
Bakır kalitesi
Folyo kalınlığı
Yalıtım gereksinimi
Yüzey-işleme gereksinimi
Elektrik direnci hedefi
Sıcaklık-artış sınırı
Miktar ve yıllık talep
Gerekli denetim standardı
PPAP gereksinimi
Paketleme gereksinimleri



İlk üretilebilirlik incelemesi için bir çizim, STEP dosyası veya 2D boyutlu çizim yeterlidir.



5000 A'nın üzerindeki uygulamalar için konnektör, tüm akım yolunun bir parçası olarak değerlendirilmelidir. Bara geometrisi, terminal arayüzleri, montaj donanımı ve soğutma koşulları, ölçülen direnci ve sıcaklık artışını önemli ölçüde değiştirebilir.





5000A+ esnek bakır genleşme derzi teklifinde bulunmak için hangi bilgiler gereklidir?

Nominal akımı, voltajı, bakır kalitesini, folyo kalınlığını, terminal boyutlarını, montaj deliği modelini-, termal hareketi, sıcaklık aralığını, yalıtım gerekliliklerini ve yıllık miktarı sağlayın. 2D çizim veya STEP dosyası daha doğru bir DFM incelemesine olanak sağlar.



0,1 mm olabilirbakır folyo difüzyon kaynaklılehim veya sert lehim akısı olmadan mı?

Evet. İstiflenmiş 0,1 mm bakır folyolar kontrollü moleküler difüzyon kaynağı kullanılarak birleştirilebilir. İşlem, geleneksel bir lehim veya akı katmanı olmadan metalurjik bir bağ oluşturmak için basınç ve termal enerji kullanır.



Özel-şekilli bakır genleşme derzleri PPAP Seviye 3 ile tedarik edilebilir mi?

Evet. Müşteri tarafından talep edildiğinde üretim, boyutsal sonuçlar, malzeme kayıtları, süreç akışı, PFMEA, kontrol planı ve performans doğrulama verilerini içeren PPAP Seviye 3 belgeleri çerçevesinde organize edilebilir.
