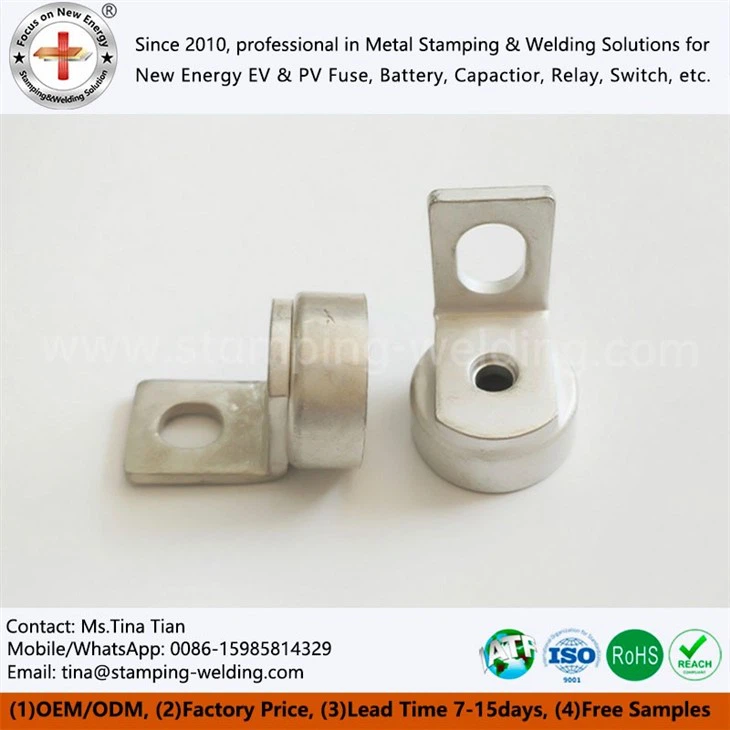

Elektrikli Araçlar İçin Bakır Kapak Kontağı
Elektrikli Araçlar için Bakır Kapak Kontağı, EV/enerji depolama sigortaları içindeki çekirdek iletken ve bağlantı ünitesidir. %99,99 yüksek-saflıkta bakır kapaktan ve damgalama, elektrokaplama ve çok-istasyonlu kaynak yoluyla hassas kontaklardan yapılmış olup, 1000 V'un üzerindeki DC sistemleri için milisaniye-seviyesinde sigorta koruması sağlarken, 5 µΩ'dan daha düşük bir kontak direncini ve 30 K'dan daha az bir sıcaklık artışını koruyarak araç genelinde yüksek-voltaj güvenliği için son savunma hattını sağlar.
- Hızlı Teslimat
- Kalite güvencesi
- 7/24 Müşteri Hizmetleri
ürün tanıtımı

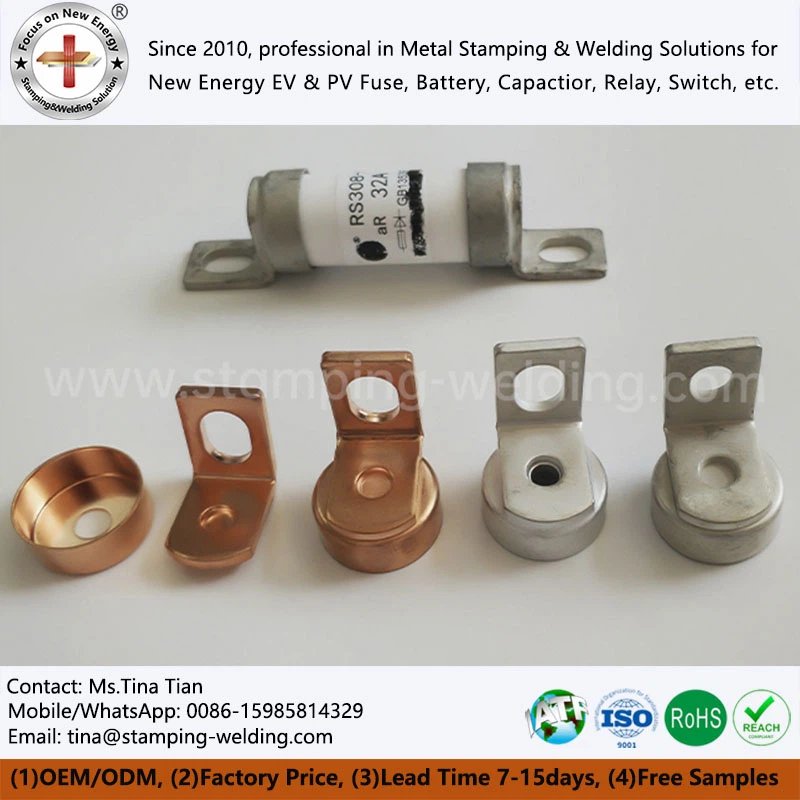

Elektrikli Araçlar için Bakır Kapak Kontağı, yeni enerji araçlarındaki yüksek-voltajlı DC koruma sistemleri için özel olarak tasarlanmış bir elektrik bağlantı bileşenidir. EV sigortaları, PDU koruma modülleri, enerji depolama sistemleri, UPS DC baraları ve fotovoltaik koruma cihazları gibi uygulamalarda yaygın olarak kullanılmaktadır. Yüksek-saflıkta bakır veya yüksek-mukavemetli pirinçten damgalanan ve çeşitli hassas kaynak ve elektrokaplama işlemleriyle işlenen bu ürün, müşteri ihtiyaçlarını karşılayacak şekilde özelleştirilebilir. Bağlantısı ve elektriksel iletkenliği açısından kritik olan temel bir bileşendir.
Temel Avantaj Analizi
| İletkenliği yüksek ham maddeler istikrarlı bir akım-taşıma kapasitesi sağlar |
%99,99 saflığa ve %IACS iletkenliğe sahip kırmızı bakır malzeme (T2Y2 / SECu / C1100) 97'den büyük veya eşit HV 80-110 sertlik aralığı, süneklik ve mukavemetin dengelenmesi Temas bölgelerinde kullanıldığında güç kaybı ve aşırı ısınma risklerini en aza indirir |
| Mükemmel şekillendirme hassasiyetine sahip yüksek-mukavemetli pirinç taban malzemesi |
Çekme mukavemeti 440 MPa'dan büyük veya eşit olan H65 pirinçten (CuZn36 / C2700) damgalanmıştır Yüksek mukavemet gerektiren bağlantı uygulamalarına uygun, mükemmel yapısal stabilite ve mekanik mukavemet Mükemmel damgalama performansı, karmaşık yapılara sahip Araç Sigortaları için Bakır Kapak Kontağının damgalanması ve bükülmesi için uygundur |
| Çeşitli elektrik ortamlarının ihtiyaçlarını karşılamak için çeşitli kaplama seçenekleri |

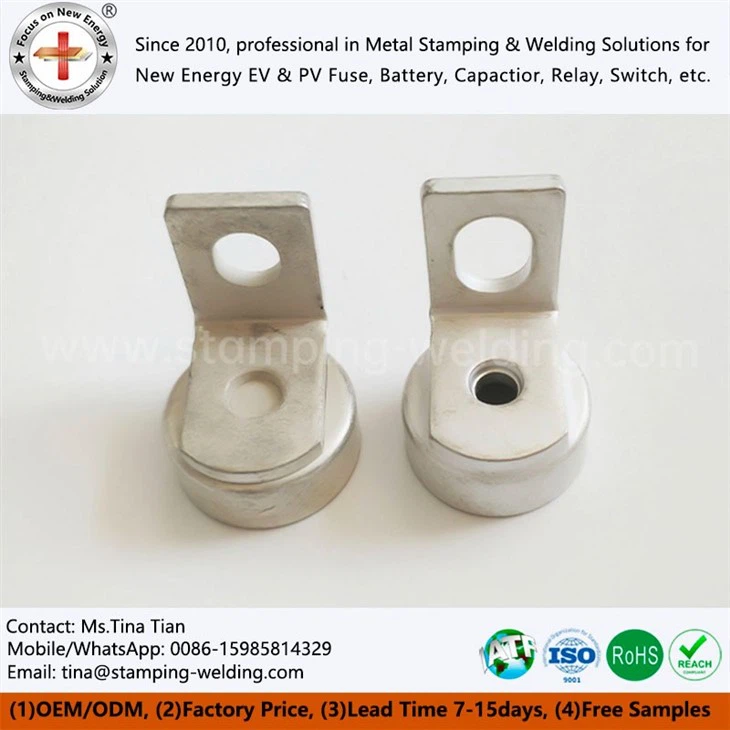

Gümüş kaplama: İletkenliği artırır, temas direncini azaltır ve ısıya-ve oksidasyona-dirençlidir Parlak kalay kaplama ve Mat Kalay: Orta- güncel uygulamalar için gümüşe düşük-maliyetli bir alternatif. Nikel Kaplama: Yüzey korozyon direncini ve mekanik aşınma direncini artırır. Cıvata Bağlantılı tüm EV Sigorta Kontakları, yüksek-güvenilirliğe sahip lehimleme ve paketleme işlemlerine uygun, temiz bir yüzey sağlamak için ultrasonik temizliğe tabi tutulur. |
| Mükemmel İşçilik ve Yüksek Kaynak Güvenilirliği |
Çeşitli birleştirme işlemleri mevcuttur: lehimleme, gümüş lehimleme, lazer kaynağı ve direnç kaynağı. Tutarlı ve verimli kaynak sağlamak için kalıplarımızı ve kaynak fikstürlerimizi tasarlayabiliriz. Uzun vadeli, güvenilir çalışmayı sağlamak için tüm kaynaklar dayanıklılık ve soyulma testlerine tabi tutulur. |
| Büyük-Ölçekli Teslimat Yetenekleri ve İstikrarlı, Esnek Teslimat Programları |
Aylık üretim kapasitesi 50 milyon adede ulaşarak yüksek-hacimli projelerin ihtiyaçlarını karşılıyor. Sipariş teslim süresi 7-10 gün kadar kısa olup numune teslimi (kalıplar dahil) 20-25 gündür. Test için 10-50 birimlik ücretsiz numuneler mevcuttur, bu da hızlı doğrulama ve uygulamaya olanak sağlar. |
Detaylı Üretim Süreci
1. Malzeme Hazırlama ve Muayene
RoHS ve REACH standartlarına uygun, çevre dostu bakır malzemeler kullanıyoruz ve varışta tam parti denetimi gerçekleştiriyoruz.
İletken kontaklarda kırmızı bakır, Sigorta Kontak Bıçağı Kapağı desteğinde ise pirinç kullanılarak istikrarlı ve koordineli bir yapı ve elektriksel performans sağlanır.
2. Kalıp Geliştirme ve Damgalama
Şirket içi kalıp tasarım ekibimiz-müşteri çizimlerine göre damgalama kalıplarını özelleştirir.
Kalıp işleme doğruluğu ±0,01 mm'ye ulaşarak boyutsal tutarlılık sağlar.

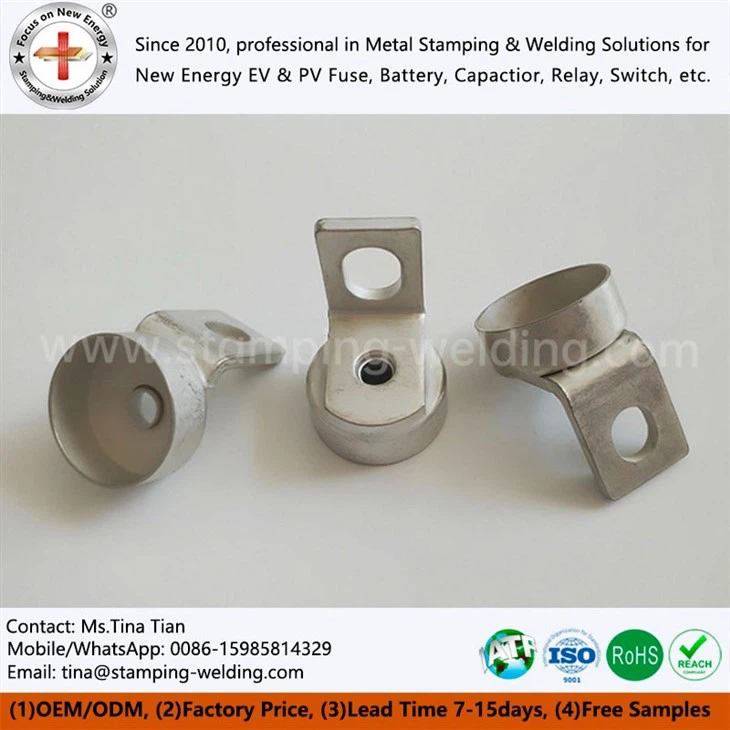

Damgalama, kapak germe, bükme ve delik delme dahil olmak üzere birçok işlemi içerir ve EV Akü Sigortası için Bakır Kapak Teması'nın geometrik toleranslarının kontrol altında kalmasını sağlar.
3. Yüzey İşlem
Damgalamadan sonra yüzey yağdan arındırılır, cilalanır ve temizlenir.
Müşteri gereksinimlerine göre farklı elektrokaplama kalınlıkları ve yöntemleri seçilir.
Elektrokaplamanın ardından hem korozyon direncini hem de elektrik iletkenliğini sağlamak için tuz püskürtme testi ve yapışma testi yapılır.
4. Kaynak Montajı
Kontaklar, titizlikle kontrol edilen kaynak bölgeleriyle lehimleme, gümüş lehimleme veya lazer kaynağı yoluyla Kalay Kaplı Bakır Uç Kapaklarına bağlanır.
Sıkı kaynak sıcaklığı kontrolü, alt tabakaya zarar gelmemesini sağlar ve soğuk veya yanlış lehim bağlantılarını önler.
Otomatik lehimleme işlemleri, verimliliği ve tutarlılığı artırmak için müşterinin yapısal gereksinimlerine göre tasarlanabilir.
5. Bitmiş Ürün Denetimi ve Paketleme
Elektrikli Araçlar için Bakır Başlık Kontağının her partisi boyut ölçümüne, lehim bağlantı mukavemeti testine,-direnç testine ve görsel taramaya tabi tutulur.
Ambalajlarda, güvenli ve temiz taşımayı sağlamak için plastik-kaplı kutular (veya paletler) kullanılır.
Her ürüne, tam üretim izlenebilirliği sağlayan ve kalite kontrol ve yönetimi kolaylaştıran bir parti izlenebilirlik kodu eşlik eder.
Tipik Uygulama Senaryoları ve Gelecekteki Eğilimler
Uygulama Alanları:
EV sigorta modülleri:pil takımı yüksek-voltaj koruması ve yerleşik PDU modülleri gibi
Enerji depolama sistemi sigorta koruması:Entegre güneş enerjisi- depolama sistemlerinin ve endüstriyel enerji depolama bölmelerinin DC-yan koruma ihtiyaçlarına uygundur
PV sistemi ve invertör koruması:Dizi/paralel sigorta paketlerinde kullanılır
UPS ve veri merkezi DC koruması:Uzun-vadeli güvenilirliği ve sıcaklık artış kontrolünü iyileştirin
NH/BS serisi hızlı-etkili sigorta kapakları:Yüksek iletkenlik ve yüksek sıcaklık direncinin birleşimini gerektiren senaryolar için uygundur
Uygulama Beklentileri:
Yeni enerji araçlarının, güneş enerjisi-depolama sistemlerinin ve akıllı şebekelerin hızla gelişmesiyle birlikte, yüksek-voltajlı DC sigortalara olan talep arttı ve bakır kapaklı kontak düzeneklerine yönelik talepler arttı. GelecekPil Paketi Sigortası için Kapak ve Kontakgelişme aşağıdakilere doğru ilerleyecektir:
Entegre yapısal tasarım:Kapak gövdesi, kontaklar ve terminaller tek bir üniteye entegre edilmiştir
Otomatik kaynak trendleri:Daha yüksek verimlilik ve daha fazla tutarlılık
Çevre dostu elektrokaplama teknolojisi:Kurşunsuz{0}}kaplama ve düşük-VOC işleme çözümleri
Daha yüksek akım derecelendirme desteği:800V sistemlerde daha yüksek akım dalgalanmalarını kaldırabilecek kapaklar
bize Ulaşın
OEM/ODM işbirliğini destekliyoruz ve müşteri çizimlerine, örneklerine veya işlevsel gereksinimlerine göre özel tasarımlar ve toplu üretim sağlayabiliriz.
Verimli ve güvenilir elektrik bağlantı çözümleri üzerinde işbirliği yapmak üzere küresel alıcıların ve mühendislik ekibimizin numuneler ve çizimlerle bizimle iletişime geçmesini memnuniyetle karşılıyoruz.
Ücretsiz numuneler ve özelleştirilmiş çözümler için bizimle iletişime geçin!
